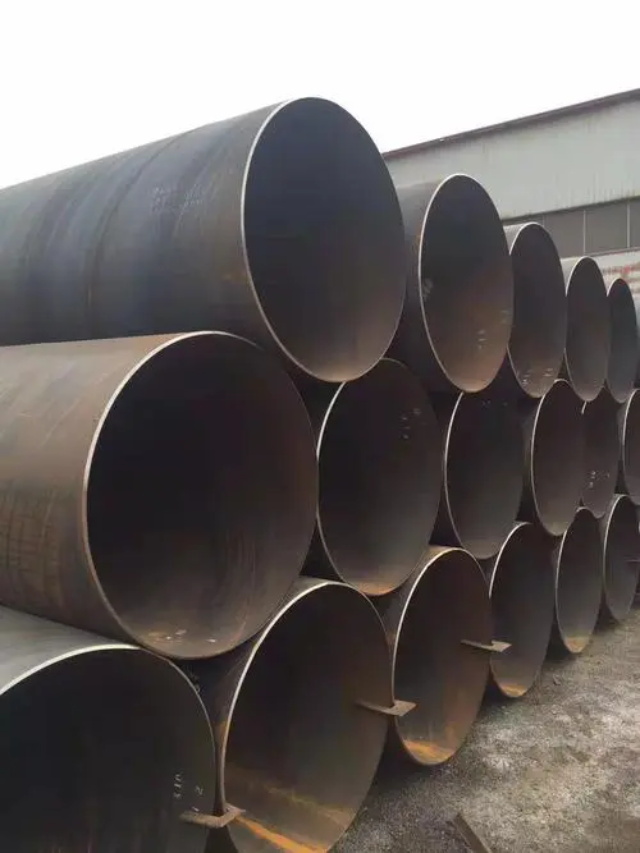

友發螺旋焊管成型角度算法解析

　　螺旋焊管的成型角度(也稱為螺旋角或焊縫傾角)是影響管材力學性能、生產效率和焊接質量的關鍵參數。其計算需結合管徑、壁厚、帶鋼寬度等工藝參數，以下是詳細算法及工程應用說明。

　　一、螺旋焊管成型角度的核心計算公式

　　螺旋焊管的成型角度(θ)由以下公式確定：

　　tanθ=LD?π參數說明：

　　θ：成型角度(單位：度)

　　D：鋼管外徑(單位：mm)

　　L：帶鋼展開長度(單位：mm)，即帶鋼寬度推導過程：

　　鋼管展開后為螺旋線，其長度 L 與管徑 D 的關系為：

　　L=sinθD?π(螺旋線展開長度 = 管周長 / 螺旋角的正弦值)

　　2. 帶鋼寬度 W 通常等于展開長度 L(忽略邊緣余量)，因此：

　　sinθ=WD?π實際生產中，為簡化計算，常用 正切關系 近似求解：

　　tanθ=WD?π(適用于小角度θ，誤差<5%)

　　二、工程化計算步驟(以友發螺旋焊管為例)

　　示例：生產外徑 DN800(813mm)、壁厚 10mm 的螺旋焊管，帶鋼寬度 1400mm，求成型角度。

　　確定管徑 D：

　　外徑 D=813 mm代入公式計算：

　　tanθ=1400813×π≈14002554.5≈1.8246求解角度 θ：

　　θ=arctan(1.8246)≈61.3°結果：成型角度約為 61.3°。

　　三、關鍵參數對成型角度的影響

　　管徑 D：

　　管徑越大，成型角度越大(焊縫越陡峭)。

　　示例：DN1200(1220mm)管徑，帶鋼寬度1400mm時，θ≈73.7°。帶鋼寬度 W：

　　帶鋼越寬，成型角度越小(焊縫越平緩)。

　　示例：DN800管徑，帶鋼寬度1600mm時，θ≈57.5°。壁厚影響：

　　壁厚不直接影響角度，但需調整卷板機壓力以避免變形。

　　四、友發螺旋焊管生產中的角度控制

　　設備調整：

　　通過卷板機輥輪間距和角度調節，確保帶鋼按計算角度卷制。

　　精度要求：角度偏差≤±0.5°，否則焊縫錯邊量超標(≤0.8mm)。焊接工藝適配：

　　大角度(θ>55°)需采用內焊+外焊雙面埋弧焊，避免單面焊根部未熔合。

　　小角度(θ<30°)可能增加管材軸向應力，需優化焊接參數。檢測方法：

　　激光測角儀：實時監測卷板角度，誤差≤0.1°。

　　樣管剖切：切割管材后測量焊縫與軸向夾角，驗證理論值。

　　五、常見問題與解決方案

　　六、總結與建議

　　核心公式：

　　tanθ=WD?π(適用于友發螺旋焊管常規生產場景)

　　2. 工藝優化：

　　大口徑管材(DN≥1200)建議角度≤65°，避免焊接難度增加。

　　帶鋼寬度選擇需兼顧成本與角度(寬度每增加100mm，角度減小約4°)。質量控制：

　　生產前需通過有限元模擬(如ANSYS)驗證角度合理性。

　　成品管需抽檢角度、焊縫質量、力學性能(屈服強度≥355MPa)。如需進一步優化生產參數，建議聯系友發技術團隊提供具體工況(管徑、壁厚、帶鋼規格)，獲取定制化解決方案。
